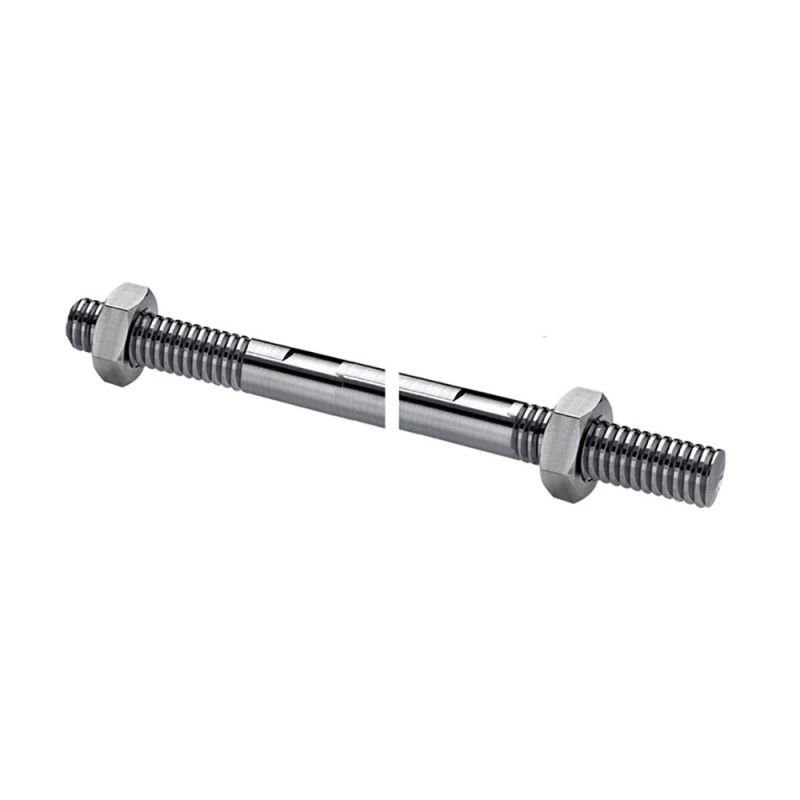

Axes Ø12mm longueur 940mm à 1650mm en acier inox 316 pour marquise en verre

Axes Ø12mm longueur 940mm, 1326mm ou 1650mm inox 316 de marquise en verre.

Ces axes pour marquise en verre sont en acier INOX 316.

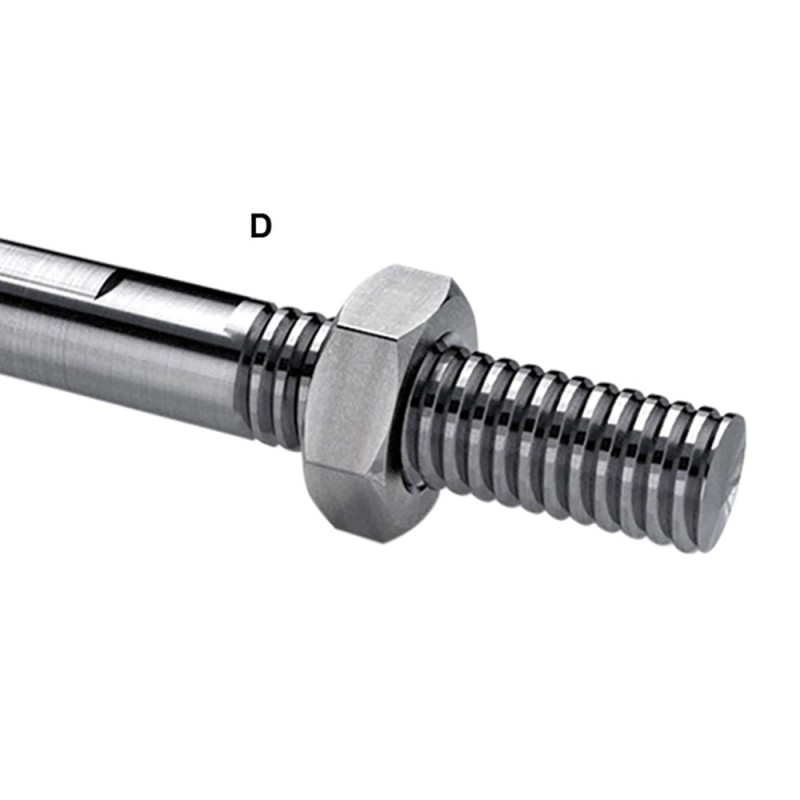

Ces axes servent de tirant lors du montage de la marquise. Elle doit être vissée entre les pièces A et B du support de marquise (voir IN2900).

Pour faire un bon montage,

• la plaque de verre doit respecter un angle de 95° permettant un bon écoulement de l'eau de pluie ( voir schéma)
• L'angle entre le tirant (D) et la plaque de verre ne doit pas être inférieure à 35° ( voir schéma)
• La plaque de verre ne devra pas mesurer plus de 1500mm de largeur

Pour respecter ces deux données la profondeur des plaques de verre ne devra pas mesurer plus de :

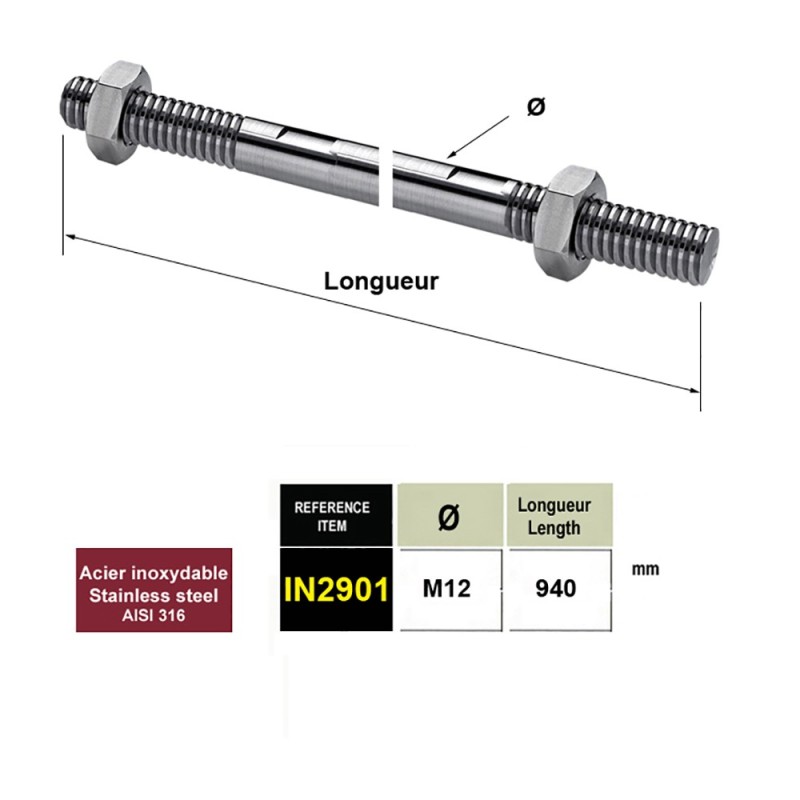

• 720mm pour l'axe IN2901
• 1015mm pour l'axe IN2902
• 1263mm pour l'axe IN2903

Attention : pour le montage d'une marquise avec une seule plaque de verre, il faut 2 ensembles de pièces A, B et C (IN2900) et 2 axes ø12mm ref IN2901 ou IN2902 ou IN2903

Caractéristiques :

• Matière : Acier inoxydable AISI 316
• L'axe est fourni avec deux écrous inox de blocage)

Ces articles sont vendus à l'unité et bénéficient d'une remise quantitative.
