Supports en acier inox 316 de marquise en verre de 12,76mm d'épaisseur (66-2)

Ensemble support 3 pièces inox 316 de marquise en verre.

Cet ensemble de 3 pièces support de marquise en verre est en acier INOX 316.

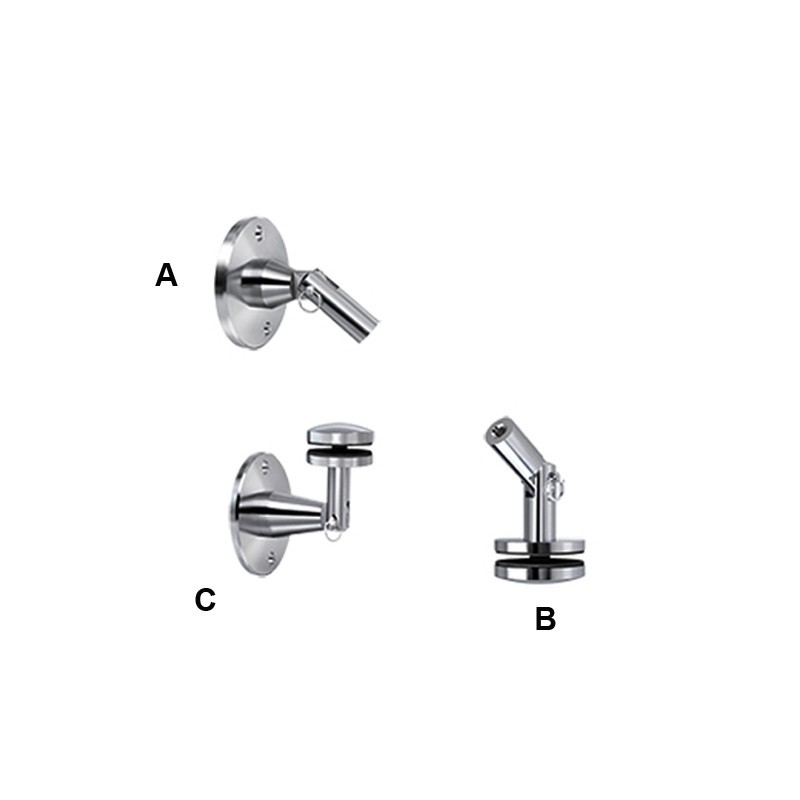

Ces trois pièces sont articulées et permettent toutes sortes de configuration de montage en les associant à l'un des axes (IN2901 à IN2903) ø12mm. Les pièces A et C doivents être scellées sur le mur. Les pièces B et C doivent être fixées sur la plaque de verre. Seule la pièce A n'est pas en contact avec le verre.

Pour faire un bon montage,

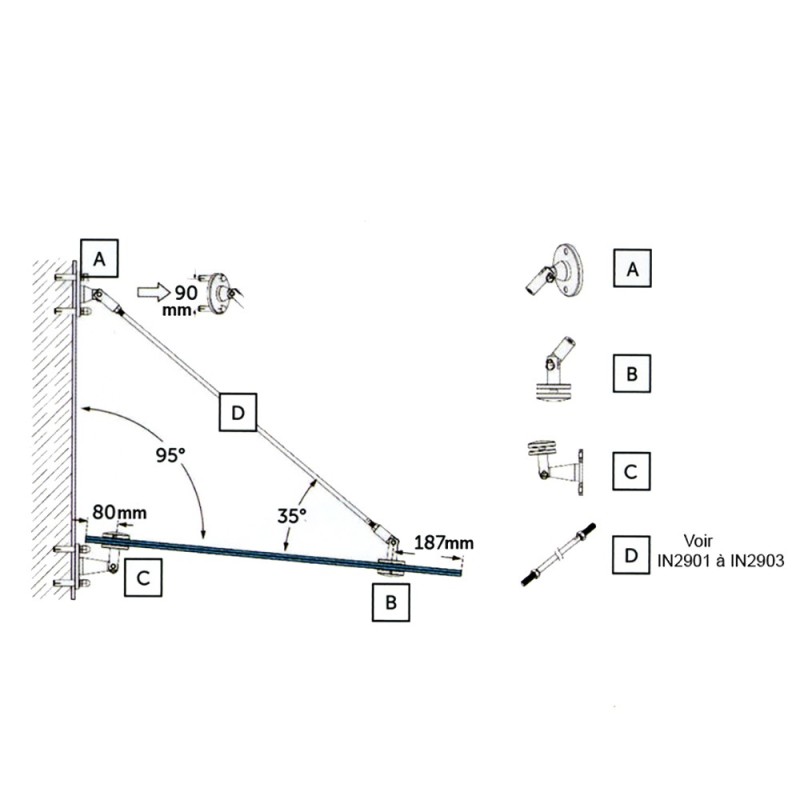

• la plaque de verre doit respecter un angle de 95° permettant un bon écoulement de l'eau de pluie ( vois schéma)
• L'angle entre le tirant (D) et la plaque de verre ne doit pas être inférieure à 35° ( voir schéma)
• La plaque de verre ne devra pas mesurer plus de 1500mm de largeur

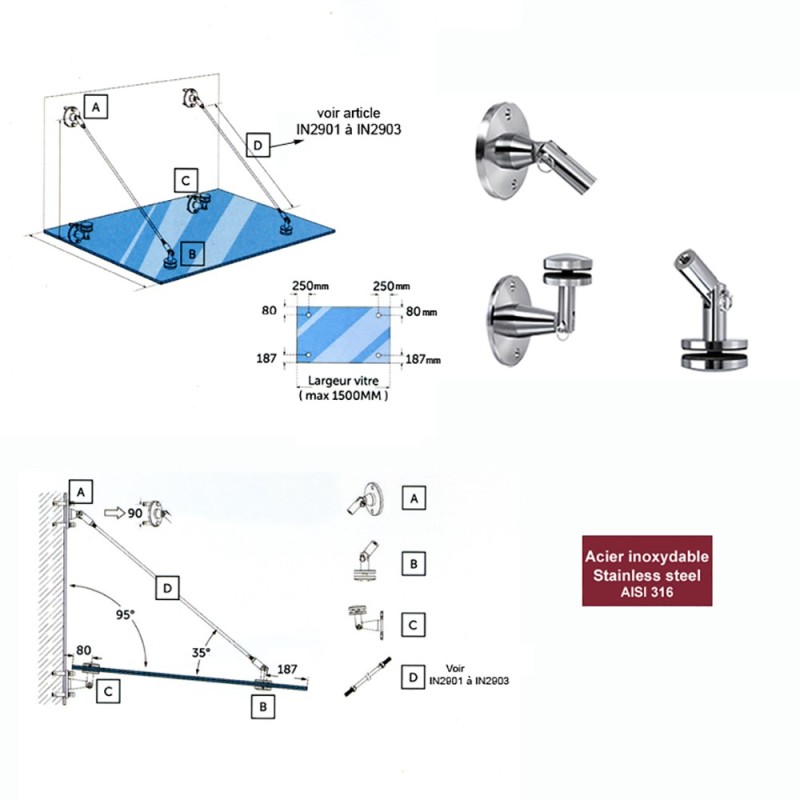

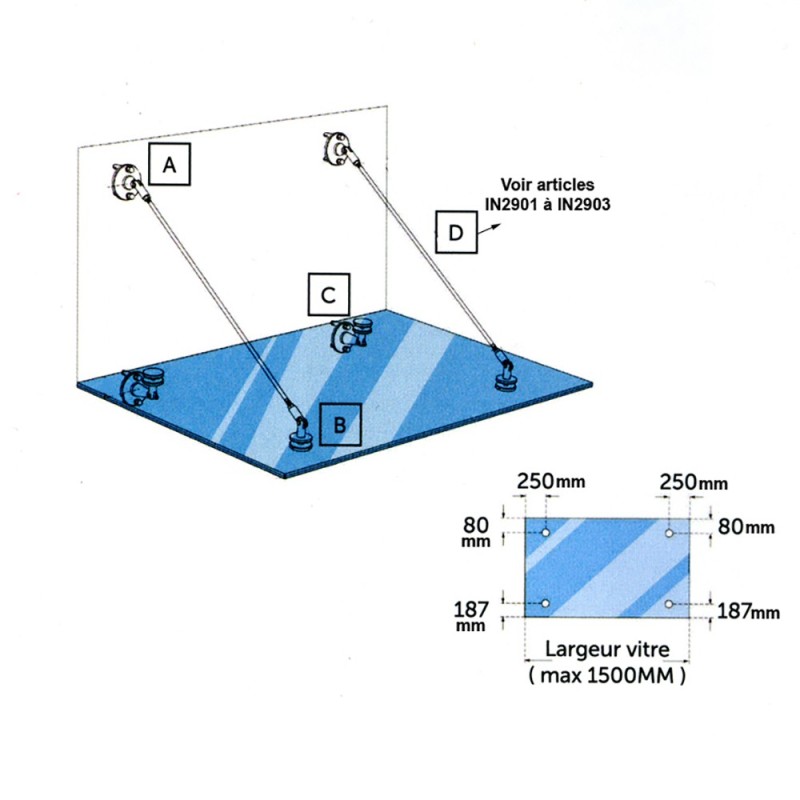

Attention : pour le montage d'une marquise, il faut 2 ensembles de pièces A, B et C (IN2900) et 2 axes ø12mm (D) ref IN2901 ou IN2902 ou IN2903.
2 ensembles de pièces peuvent supporter une plaque de verre de largeur 1500mm maximum.
Pour obtenir une marquise d'une largeur supérieure à 1500mm, prévoir 2 plaques de verres et 4 ensembles de support inox et 4 axes Ø12mm

Caractéristiques :

• Matière : Acier inoxydable AISI 316

Ces articles sont vendus à l'unité et bénéficient d'une remise quantitative.
