Profils aluminium pour garde corps avec fixation au sol de verre 12,76mm à 21,52mm

Profil en aluminium satiné 2,5m pour garde-corps avec fixation au sol pour verre d'epr 12,76mm (66.2) à 21,52mm (1010.4).

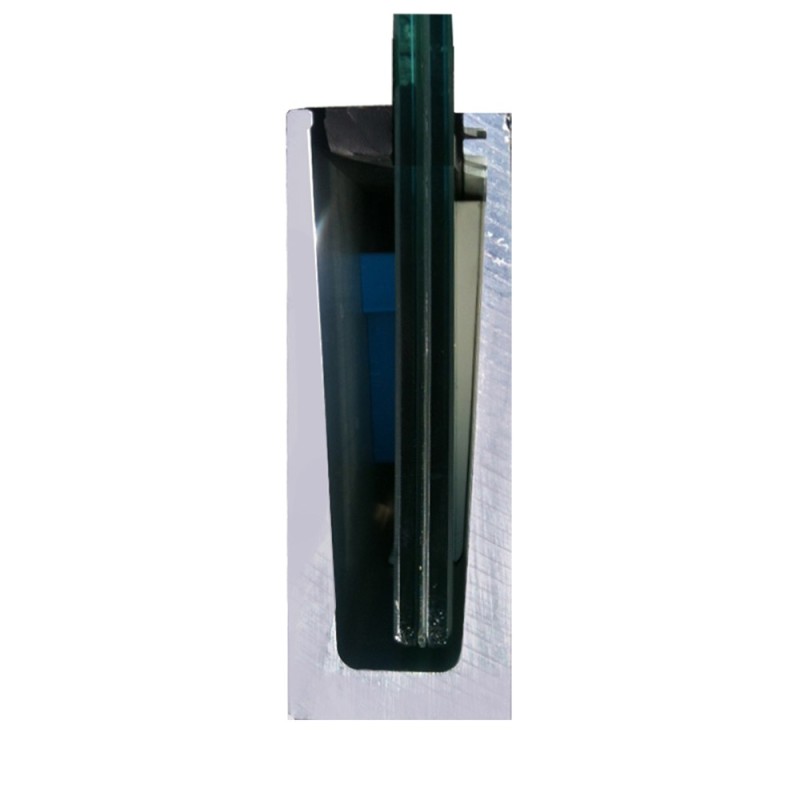

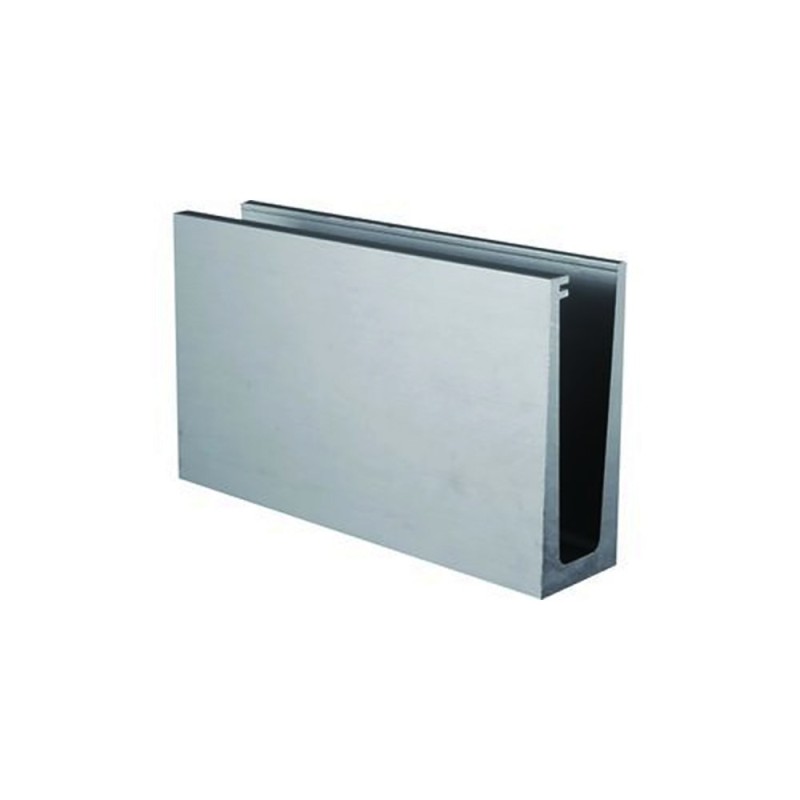

Ce profil aluminium, avec finition satinée est destiné à être fixé au sol.
Il est percé de 12 trous espacés de 200mm pour une fixation au travers du profil dans le sol par vis tête fraisée Ø12mm.

Pour parfaire le montage, utiliser :

• 1 jeu d'articles permettant la pose d'une longueur de profil référence IN2637
• 1 embout de finition d'extrémités (bouts du rails) en aluminium référence IN2638

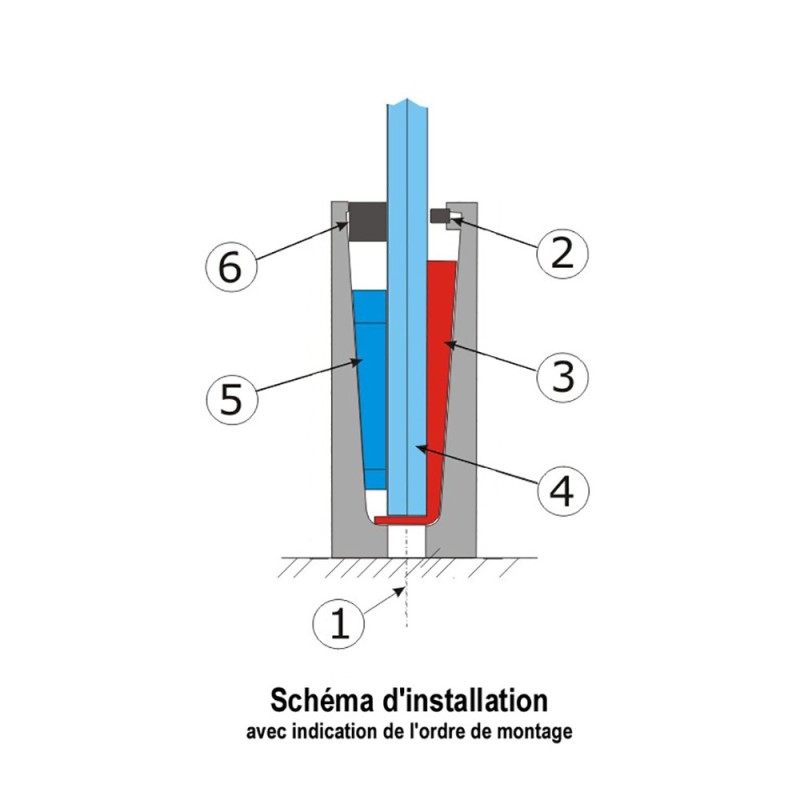

Pour un montage au sol, procéder comme suit :
1- Fixer le rail au sol au moyen de 12 vis à tête fraisée Ø12mm(modèle IN26491 non fourni)
2- Faire pénétrer le petit joint caoutchouc de l'ensemble IN2637 dans la rainure haute du rail aluminium.
3- Placer les pièces d'angle de l'ensemble IN2637 dans le fond du rail avec des intervalles réguliers.
4- Mettre en place la plaque de verre dans le fond du rail, sur les pièces d'angle.
5- Sans attendre, mettre en place les cales en plastique de l'ensemble IN2637 le long de la plaque de verre à intervalle réguliers (face aux pièces d'angle).
6- Placer le gros joint caoutchouc noir de l'ensemble IN2637 le long de la plaque de verre, en haut du rail aluminium pour assurer l'étanchéité.
7- habiller les extrémités du rail avec une finition latérale IN2648 .

Ce profil est destiné à un usage exclusivement privé. En aucun cas il ne devra être utilisé pour un usage à destination du public ou semi-public. Pour un profil à usage public ou semi public, voir article IN29301 ou IN29321

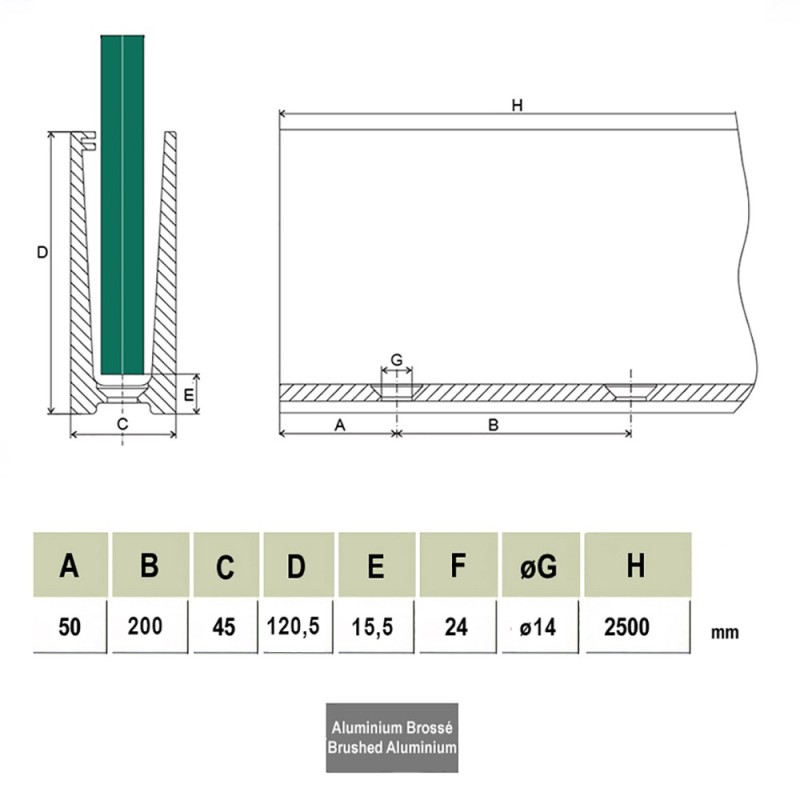

Caractéristiques

• Pour plaque de verre epr 12,76mm (66.2), 16,76mm (88.2), 17,52mm (88.4), 20,76mm (1010.2) ou 21,52mm (1010.4)
• Longueur 2500mm.
• Hauteur 120,5mm
• Largeur 45mm
• Matière : aluminium brossé
• Article conforme à la norme NF- P.08.301 dite essai au sac

Pour un garde-corps avec fixation latérale, dite à l'anglaise, verre 12,76mm à 21,52mm voir le rail aluminium IN2635.>

Cet article est vendu à l'unité et bénéficie d'une remise quantitative
