Profils aluminium pour garde corps avec fixation à l'anglaise de verre 12,76mm à 21,52mm

Profil en aluminium satiné longueur 2,5m fixation murale pour verre d'épr 12,76mm à 21,52mm

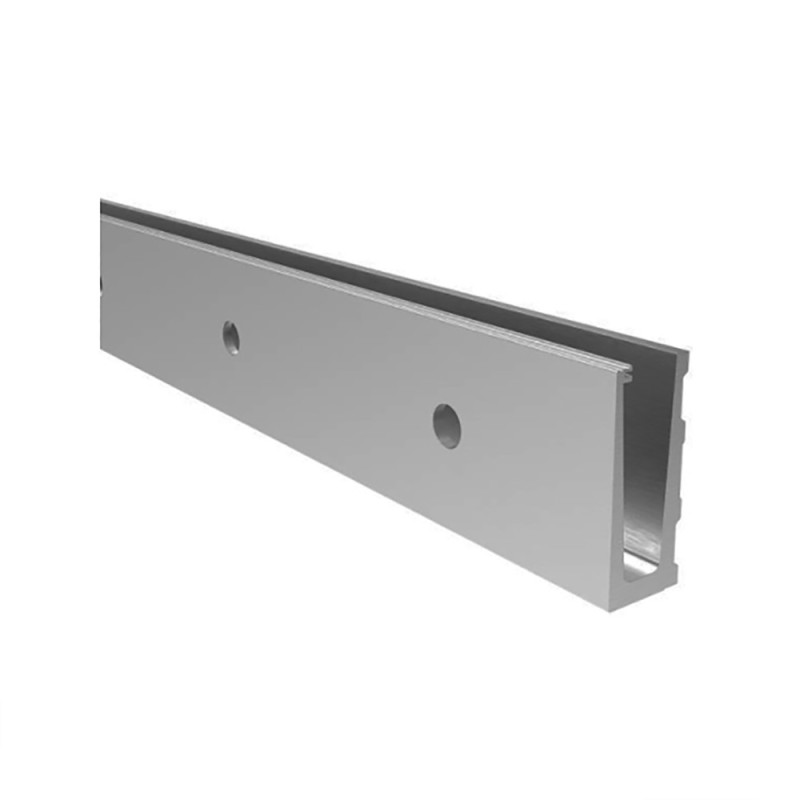

Ce profil aluminium, avec finition satinée est destiné à être fixé contre un mur pour une fixation dite à l'anglaise.
Il est percé de 9 trous espacés de 250mm pour une fixation au travers du profil dans le mur par une fixation par vis tête fraisée Ø12mm.

Pour parfaire le montage, utiliser :

• 1 jeu d'articles permettant la pose d'une longueur de profil référence IN2637
• 1 revêtement de finition frontal en inox 316 référence IN2639
• 1 revêtement de finition latérale (bouts du rails) en inox 316 référence IN2638.

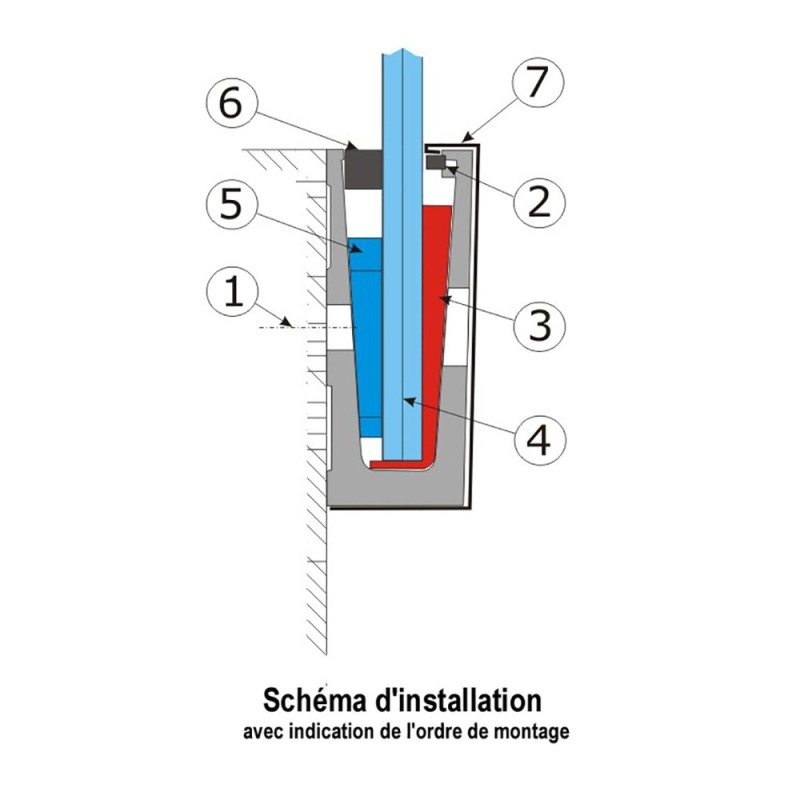

Pour un montage à l'anglaise, procéder comme suit :

1- Fixer le rail au mur au moyen de 9 vis à tête fraisée Ø12mm (modèle IN26491 non fourni)
2- Faire pénétrer le petit joint caoutchouc de l'ensemble IN2637 dans la rainure haute du rail aluminium.
3- Placer les 10 pièces d'angle de l'ensemble IN2637 dans le fond du rail avec des intervalles réguliers.
4- Mettre en place la plaque de verre dans le fond du rail, sur les 10 pièces d'angle.
5- Sans attendre, mettre en place les 10 cales en plastique de l'ensemble IN2637 le long de la plaque de verre à intervalle réguliers (face aux pièces d'angle).
6- Placer le gros joint caoutchouc noir de l'ensemble IN2637 le long de la plaque de verre, en haut du rail aluminium pour assurer l'étanchéité.
7- Pour habiller le rail et l’empêcher de s'oxyder coller le revêtement de finition latérale IN2639. La fixation sur le rail se fait par collage au moyen d'une colle bi-composant type IN2802 ou similaire (hors fourniture).
8- habiller les extrémités du rail avec une finition latérale IN2638. La fixation sur le profil aluminium se fait par collage au moyen d'une colle bi-composant type IN2802 ou similaire (hors fourniture).

Ce profil est destiné à un usage exclusivement privé. En aucun cas il ne devra être utilisé pour un usage à destination du public ou semi- public. Pour un profil à usage public ou semi public, voir article IN29311.

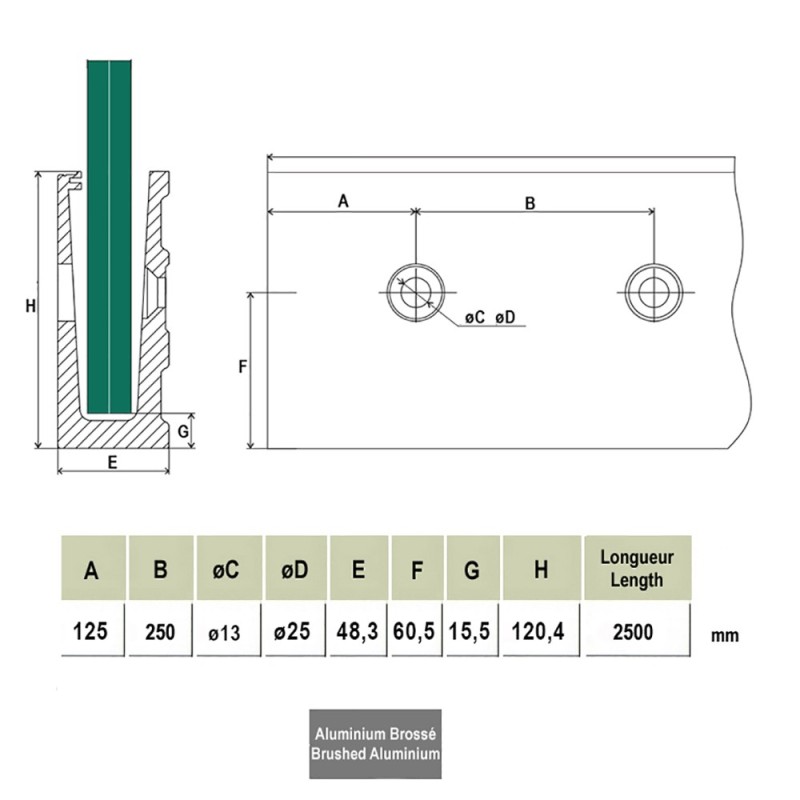

Caractéristiques

• Pour plaque de verre epr 12,76mm (66.2), 16,76 (88.2), 17,52mm (88.4), 20,76mm (1010.2) ou 21,52mm (1010.4)
• Longueur 2500mm.
• Hauteur 120,4mm
• Largeur 48,3mm
• Matière : aluminium brossé
• Article conforme à la norme NF- P.08.301 dite essai au sac

Pour un garde-corps avec des verres avec fixation au sol, voir la référence IN2645.

Cet article est vendu à l'unité et bénéficie d'une remise quantitative
