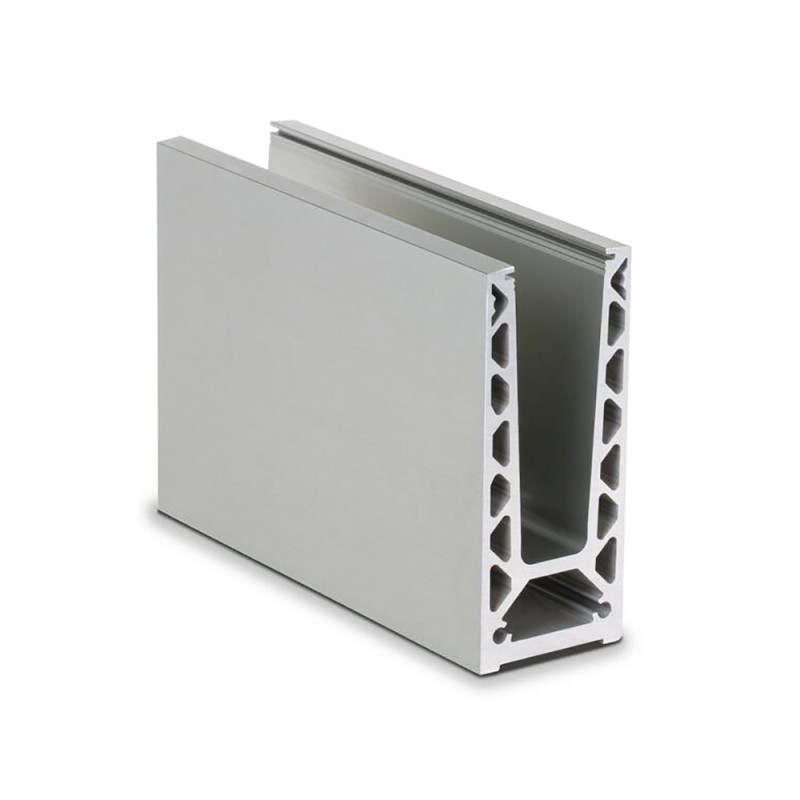

Profil en U aluminium anodisé pour garde corps avec fixations au sol, à l'anglaise ou décalé

Profil en U aluminium anodisé 2,5m pour verre d'épaisseur 12,76mm à 21,52mm (66.2 à 1010.4)

Le montage de ces produits est plus économique et plus rapide. La stabilité est excellente. Utilisable à l'intérieur comme à l’extérieur, ils résistent aux charges linéaires d’1 kN et conviennent aux épaisseurs de verre comprise entre 12,76 et 21,52 mm.

Ces profils aluminium, avec finition satinée sont conçus pour être fixé au sol, ou latéralement à l'anglaise ou aol en décalé :

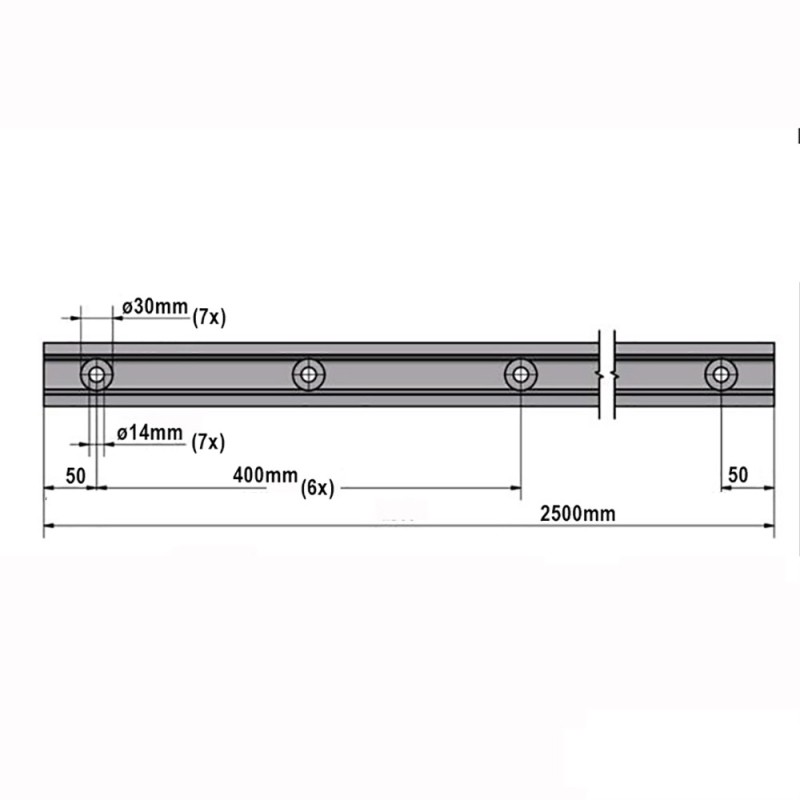

Ils sont percés de 13 trous espacés de 200mm pour une fixation au travers des profils, au choix ;

• Par 7 goujons d'ancrage type Fisher II 12/20 ø12mm x 120mm (en acier inox pour les extérieurs ou acier galvanisé pour les intérieurs). Dans ce cas, prévoir un minimum de 7 goujons d'ancrage espacés de 400mm au minimum.
  ou
• Par 13 tiges filetées type Fisher AM M10x150 scellés chimiquement (en acier inox pour les extérieurs ou acier galvanisé pour les intérieurs). Dans ce cas, prévoir un minimum de 13 tiges filetées espacées de 200mm.

Pour parfaire le montage, utiliser un kit d'assemblage permettant la pose en fonction de l'épaisseur du verre :

• ref IN29333 pour verres épaisseur 12,76mm (66.2)
• ref IN29334 pour verres épaisseur 16,76mm (88.2)
• ref IN29335 pour verres épaisseur 17,52mm (88.4)
• ref IN29336 pour verres épaisseur 20,76mm (1010.2)
• ref IN29337 pour verres épaisseur 21,52mm (1010.4)

Pour les angles de profils en U, utiliser les articles :

• IN29302 et IN29302 pour les profils IN29301 avec fixation au sol
• IN29312 et IN29313 pour les prifls IN29311 avec fixations à l'anglaise
• IN29322 ou IN29323 pour les profils avec fixation au sol décalée

Pour cacher les extrémités des profils, utiliser les cache de finition :

• IN29303 (pour profil monté au sol) ou les cache de finition IN29304 (pour profil montés au sol et inclinés à installer sur un limon d'escalier).
• IN29315 et IN29316 (pour profils montés au sol à l'anglaise) ou les cache de finition IN29317 ou IN29318 (pour profils montés à l'anglaise à installer sur un limon d'escalier)
• IN29324 ou IN29325 (pour profils montés au sol décalés).

Pour un montage au sol, procéder comme suit : Notice de montage à télécharger

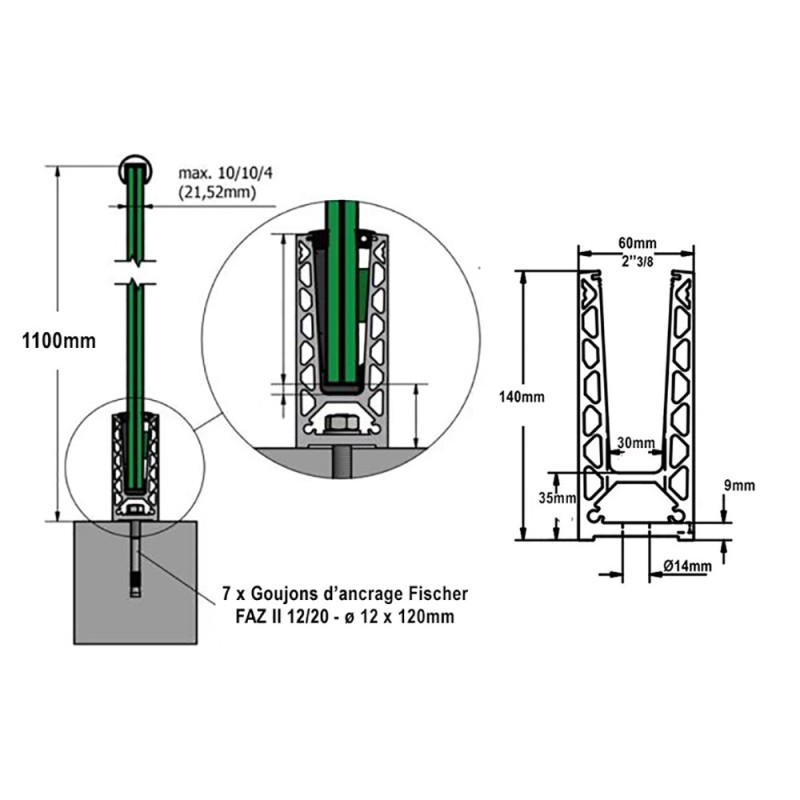

1- Fixer le rail au sol au moyen de 7 goujons d'ancrage type Fischer II 12/20 ø12mm x 120mm ou 13 tiges filetées type Fisher AM M10x150 scellés chimiquement
2- Placer les 8 supports rainés du verre dans le fond du profil (partie triangulaire côté extérieur de la terrasse avec un écartement de 312,5mm.
3- Faire pénétrer le petit joint caoutchouc plein dans le bord haut du profil (côté extérieur de la terrasse).
4- Mettre en place la plaque de verre dans le fond du profil, sur les équerres supports.
5- Utilisez l'outil de réglage du verre IN29338 pour déplacer latéralement le verre jusqu'à la bonne position. 6- Placer les 8 câles de blocage afin de maintenir l'ensemble en position en face des équerres qui soutiennent le verre
7- Maintenez le haut des plaques de verre alignées les unes par rapport aux autres, puis utiliser l'outil pour pose des câles et du joint d'étanchéité IN29339.
8- Mettre en place le joint (creux) pour boucher le vide restant dans le haut du profil afin d'assurer l'étanchéité de l'ensemble toujours en utilisant l'outil IN29339.

Ce profilé a fait l'objet d'un Avis Technique 2.1/15-1674_V4 et obéit aux normes en vigueur (détaillées dans l'Avis)

Ce profil est destiné aux locaux recevant du public. Pour un profil à usage uniquement privé, voir éventuellement les articles IN2635, IN2645 ou IN2646

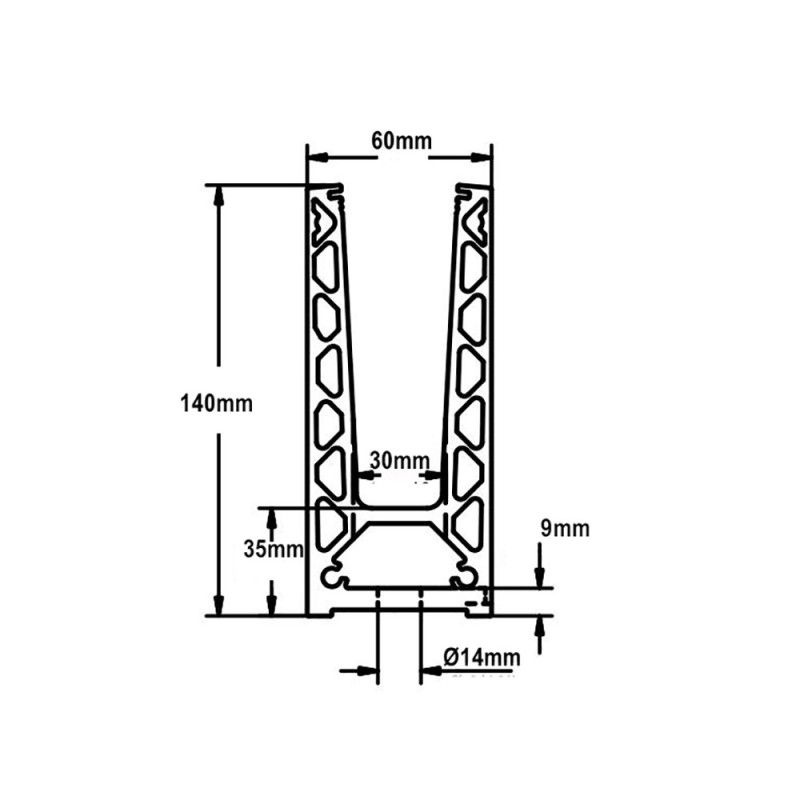

Caractéristiques

• Pour plaque de verre epr 12,76mm (66.2) à 21,52mm (1010.4)
• Longueur 2500mm.
• Hauteur 140mm
• Largeur 60mm
• Matière : aluminium anodisé
• Article conforme à la norme NF-P.08.301 dite essai au sac

Pour un garde-corps avec fixation latérale, dite à l'anglaise, pour verres épaisseur 12,76mm (66.2) à 21,52mm (1010,4) voir le profil aluminium IN29311.

Ces articles sont vendus à l'unité et bénéficient d'une remise quantitative.
