Support inox de marquise en verre

IN2900

Support inox de marquise en verre IN2900 Marquise en verre Support inox pour marquise IN2900
Support inox de marquise en verre IN2900 Marquise en verre Support inox pour marquise IN2900
Support inox de marquise en verre IN2900 Marquise en verre Support inox pour marquise IN2900
Support inox de marquise en verre IN2900 Marquise en verre Support inox pour marquise IN2900
Support inox de marquise en verre IN2900 Marquise en verre Support inox pour marquise IN2900
Support inox de marquise en verre IN2900 Marquise en verre Support inox pour marquise IN2900
Support inox de marquise en verre IN2900 Marquise en verre Support inox pour marquise IN2900
Support inox de marquise en verre IN2900 Marquise en verre Support inox pour marquise IN2900

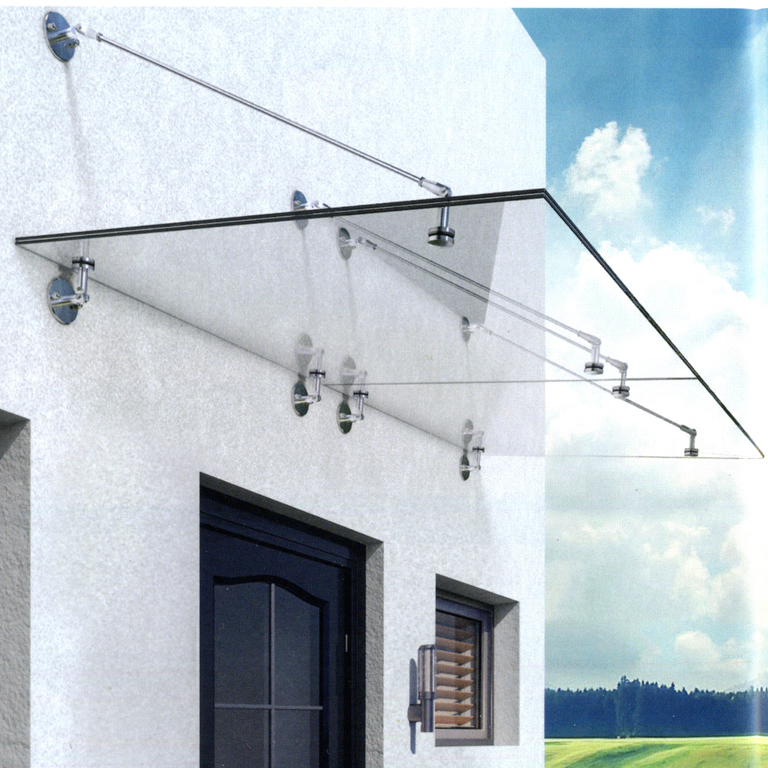

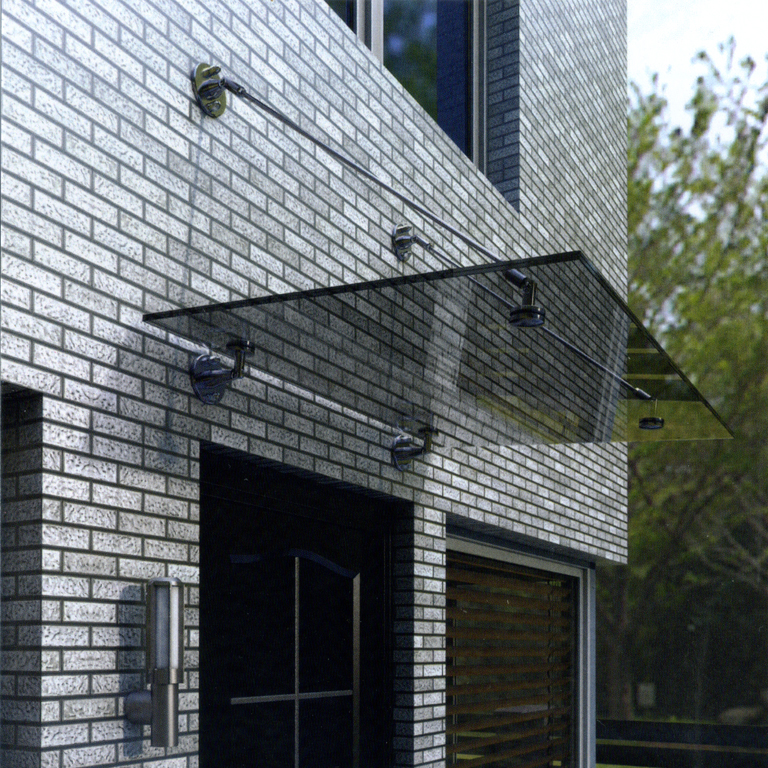

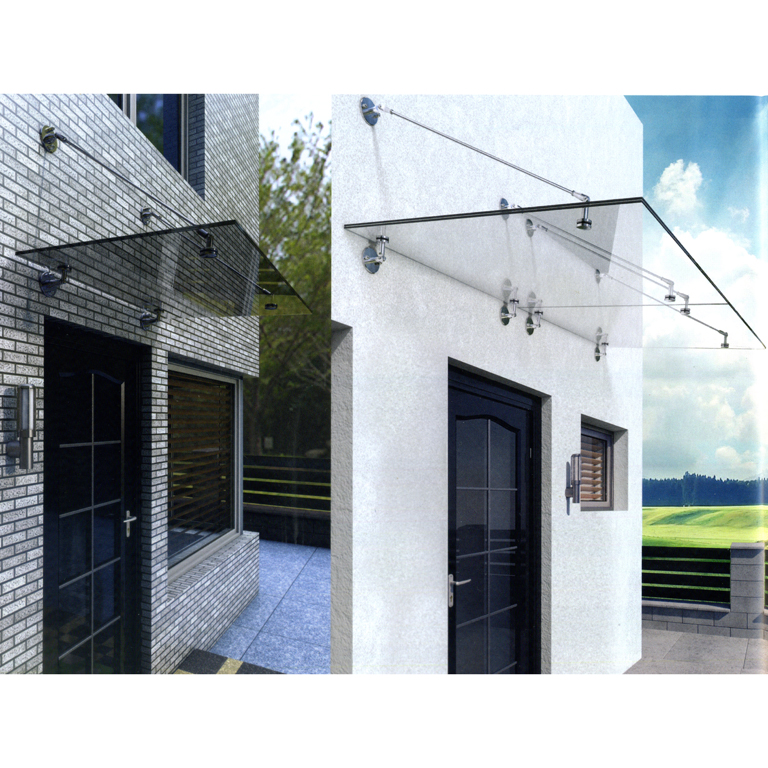

Support 3 pièces inox 316 de marquise en verre.

Cet ensemble de 3 pièces support de marquise en verre est en acier INOX 316.

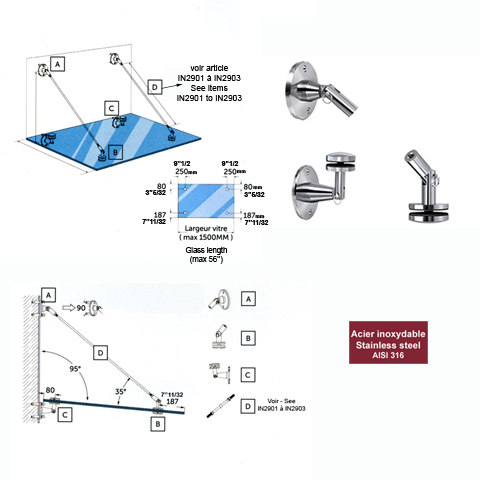

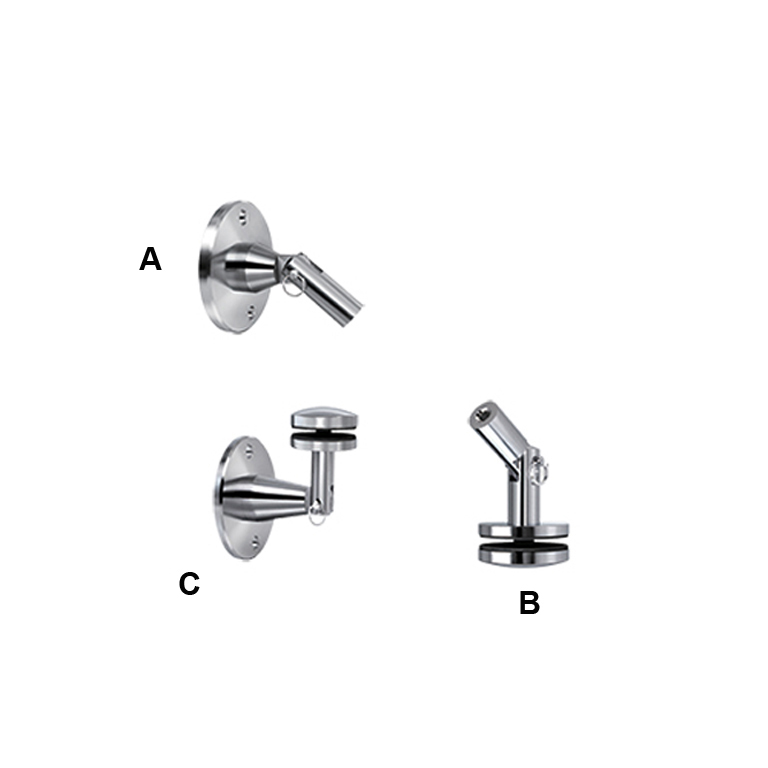

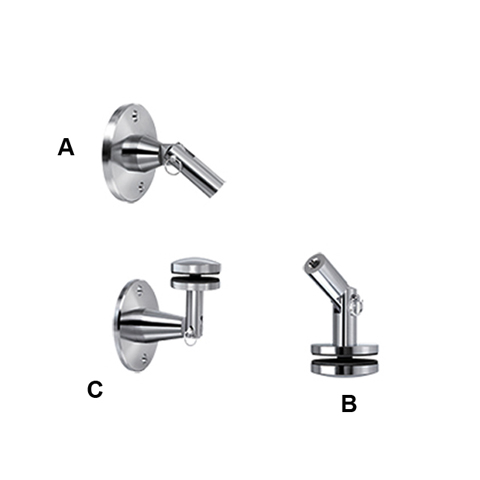

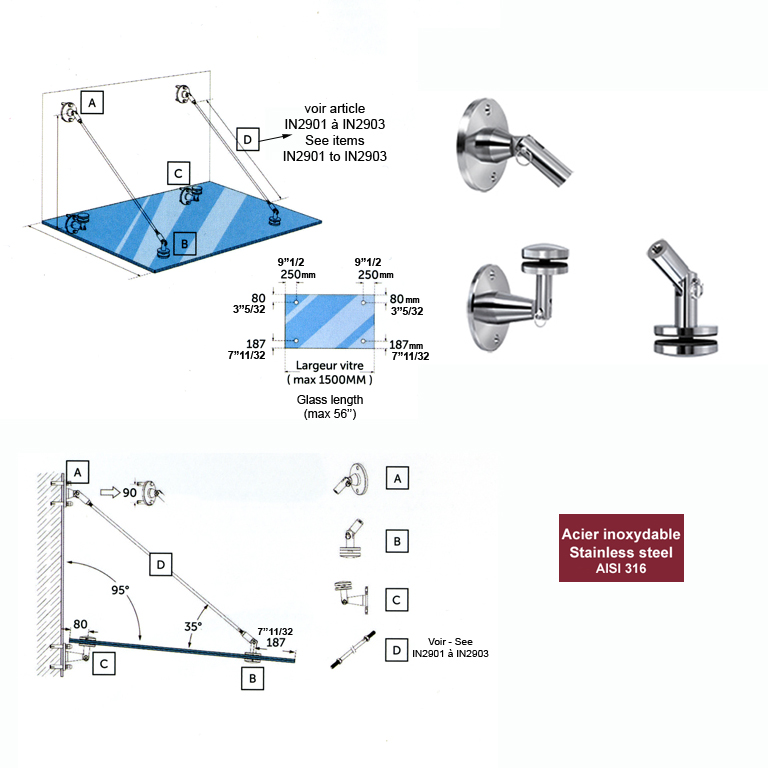

Ces trois pièces sont articulées et permettent toutes sortes de configuration de montage en les associant à l'un des axes (IN2901 à IN2903) ø12mm. Les pièces A et C doivents être scellées sur le mur. Les pièces B et C doivent être fixées sur la plaque de verre. Seule la pièce A n'est pas en contact avec le verre.

Pour faire un bon montage,

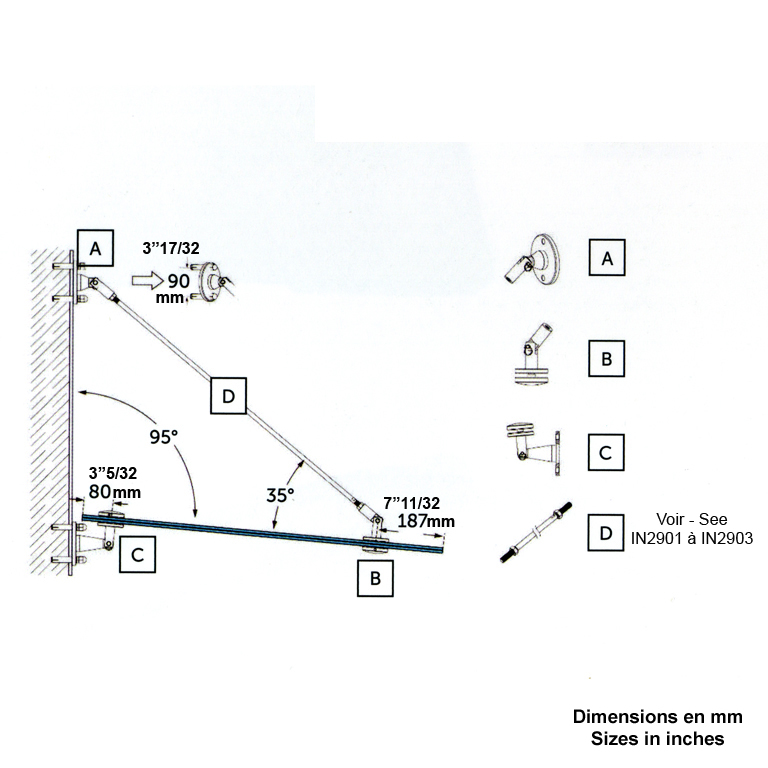

  • la plaque de verre doit respecter un angle de 95° permettant un bon écoulement de l'eau de pluie ( vois schéma)
  • L'angle entre le tirant (D) et la plaque de verre ne doit pas être inférieure à 35° ( voir schéma)

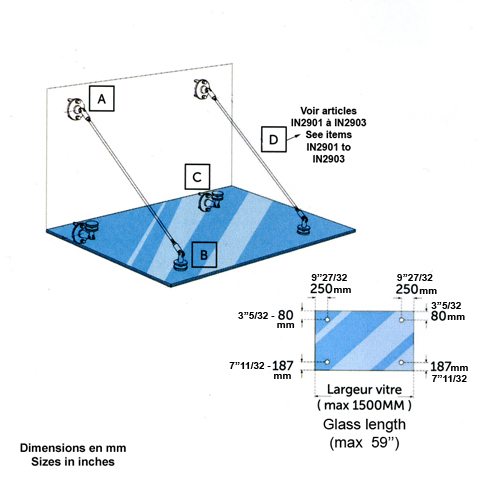

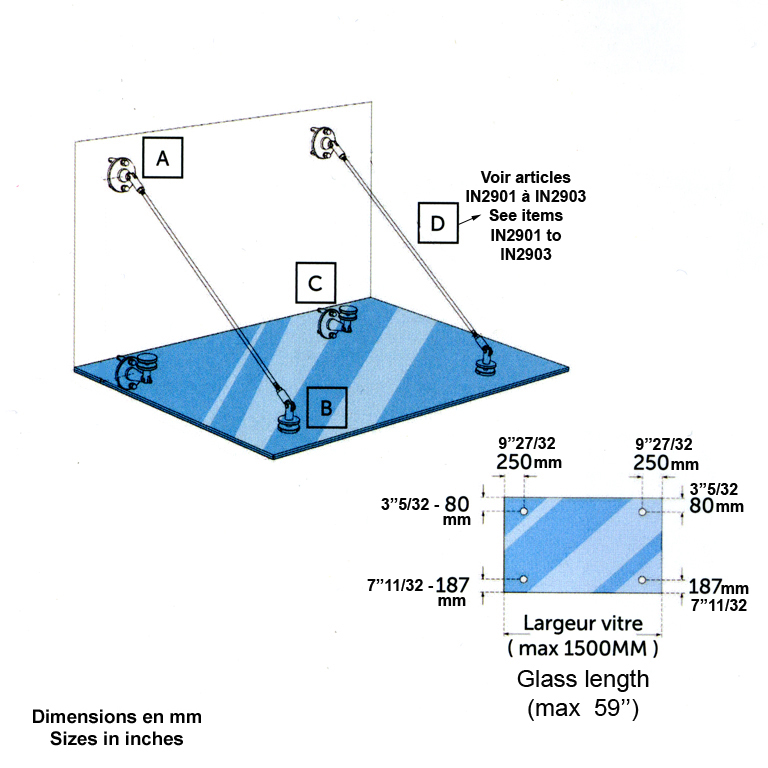

  • La plaque de verre ne devra pas mesurer plus de 1500mm de largeur
Attention : pour le montage d'une marquise, il faut 2 ensembles de pièces A, B et C (IN2900) et 2 axes ø12mm (D) ref IN2901 ou IN2902 ou IN2903.
2 ensembles de pièces peuvent supporter une plaque de verre de largeur 1500mm maximum.
Pour obtenir une marquise d'une largeur supérieure à 1500mm, prévoir 2 plaques de verres et 4 ensembles de support inox et 4 axes Ø12mm

Caractéristiques :

  • Matière : Acier inoxydable AISI 316
Cet article est tenu en stock permanent

[IN2900]  Détails
L'acier inoxydable AISI 316 se caractérise par la présence de molybdène (Mo) et une grande partie de
nickel
-
(Ni) .Utilisé en extérieurs, sa composition le rend plus résistant à la corrosion que l'AISI 304
290,34 EUR 1 ensemble de 3 pièces inox pour marquise
